SDA-121 耐火云母带专用硅树脂

产品简介
SDA-120-1 硅树脂黏结剂的主要成分是聚硅氧烷，稀释剂为甲苯或二甲苯。其结构简式为：

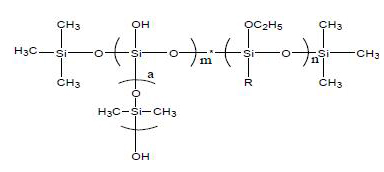

结构式

基团R:可以是

该产品低烟无毒、稳定性好、耐高温、不析碳，具有优异的耐气候性、耐潮湿性、电绝缘性。

特性
● 耐潮湿
● 固化速度快
● 固化温度低
● 做成的云母带干爽、柔软、不粘连

典型应用
● 耐火云母带

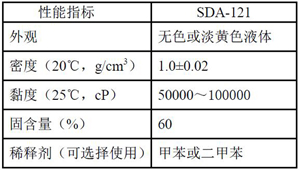

典型性能参数

使用工艺
1、在使用SDA-121 时，其配胶浓度及其方法如下：
  （1）生产单面玻璃纤维布补强的云母带时，建议配胶浓度16~20%；
  （2）生产双面玻璃纤维布补强的云母带时，建议配胶浓度14~16%；
  （3）固化剂C-121 的用量为SDA-121质量的：1.0~2.0%。
  示例一，生产单面玻璃纤维布补强的云母带，取10kgSDA-121，配胶浓度为16%，固化剂C-121 的用量1.5%为150g，甲苯溶剂27.5kg。
  SDA-121 甲苯溶液的配制方法：
  （a）先取150g 重量的C-121，溶解于10kg 甲苯中，搅拌使之充分溶解，静置10分钟，仔细观察容器的器壁和底部有少许水份，排除水份，倒出澄清的溶液备用。
  （b）取10kgSDA-121、甲苯17.5kg 于容器中，搅拌使之充分溶解。
  （c）把步骤（a）和（b）中配好的溶液混合，搅拌使之充分溶解，即可使用。
  示例二，生产双面玻璃纤维布补强的云母带，取10kgSDA-121，配胶浓度为14%，固化剂C-121的用量1.5%为150g，甲苯溶剂32.9kg。
 SDA-121甲苯溶液的配制方法：
  （d）先取150g重量的C-121，溶解于10kg甲苯中，搅拌使之充分溶解，静置10分钟，仔细观察容器的器壁和底部有少许水份，排除水份，倒出澄清的溶液备用。
  （e）取10kgSDA-121、甲苯22.9kg于容器中，搅拌使之充分溶解。
  （f）把步骤（a）和（b）中配好的溶液混合，搅拌使之充分溶解，即可使用。
2、云母带中硅树脂建议含量：
 （1）单面玻璃纤维布补强的云母带中，硅树脂推荐含量为9~13%；
 （2）双面玻璃纤维布补强的云母带中，硅树脂推荐含量为8~10%。
3、工艺参数控制：
 （1）烘道长度：建议云母带浸胶机器烘道的长度为24m，渗透部分长度为10m；
 （2）温度控制：按进入烘箱部位的前后顺序依次为60℃、90℃、120℃、150℃、120℃、90℃，各温度段长度均为4m；
 （3）速度控制：4~8m∕min，视具体情况定。
4、如与空气湿度特别大（大于70%rh）的天气，生产出的云母带不干爽，可升高烘道高温区的温度、降低速度，或者与供应商联系，购买G-956添加剂，加入量为SDA-121重量的0.5~1.0%以提高云母带的干燥度。

注意事项
● 过高的湿度容易使涂层中产生气泡。
● 本品属非危险品，但勿入口和眼，施工时应严禁明火
● 不要接触明火，防止雨淋和日光直射

包装规格
    200KG内层镀塑铁桶包装

保存运输
● 25℃密闭容器中储存期为12个月（超期检验合格，仍可使用）
● 本产品应按危化品存储和运输

安全操作资料
这里不包括产品安全资料。在使用前，请注意阅读产品资料、产品安全资料及包装标签以便安全使用。产品安全资料可以从晟大科技（南通）有限公司及各分销商处获得，也可以发邮件给晟大科技（南通）有限公司服务中心sdkjsto@163.com或者致电0513-80590369.

质量保证书—请仔细阅读
· 我们保证这里所包含的产品性能、使用信息都是准确而可靠的。但是，您在使用之前还是应对其性能、安全使用等方面进行测试。应用的建议不能视为在任何状态下都适用。
· 除非晟大科技（南通）有限公司提供一份适合某种特定需要的书面证明，否则，晟大科技（南通）有限公司只保证产品销售说明书所列规范而不保证其它用途。晟大科技（南通）有限公司唯一的责任在于产品达不到所列要求时给予退款或者换货，晟大科技（南通）有限公司明确表示不承担意外事故的责任。
