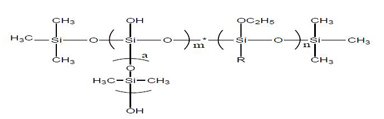

结构式

基团R:可以是

    SDA-121-3 硅树脂黏结剂适用于耐火云母带的制作。该产品低烟无毒、稳定性好、耐高温、不析碳，具有优良的耐气候性、耐潮湿性、电绝缘性，兼有固化时间短、固化温度低，持粘性强，固化后云母带干爽、柔软、不会发生粘连。

技术数据
        1、 外观                    无色或淡黄色液体
        2、 密度（20℃，g/cm3）     1.0±0.02
        3、 黏度（25℃，cP）        30000～50000
        4、 固含量（%）             60
        5、 稀释剂（可选择使用）     甲苯或二甲苯

使用说明（仅供参考，不用作具体工艺）
1、在使用SDA-121-3时，其配胶浓度及其方法如下
  （1）生产单面玻璃纤维布补强的云母带时，建议配胶浓度16~20%
  （2）生产双面玻璃纤维布补强的云母带时，建议配胶浓度14~16%
  （3）固化剂C-121-3的用量为SDA-121-3质量的：2.0%
  示例一，生产单面玻璃纤维布补强的云母带，取10kgSDA-121-3，配胶浓度为16%，
          固化剂C-121-3的用量2.0%为200g，甲苯溶剂27.5kg。
  SDA-121-3甲苯溶液的配制方法：
  （a） 先取200g重量的C-121-3，溶解于10kg甲苯中，搅拌使之充分溶解，静置10分钟，仔细观察容器的器壁和底部有少许水份，排除水份，倒出澄清的溶液备用。
  （b） 取10kgSDA-121-3、甲苯17.5kg于容器中，搅拌使之充分溶解。
  （c） 把步骤（a）和（b）中配好的溶液混合，搅拌使之充分溶解，即可使用。
  示例二，生产双面玻璃纤维布补强的云母带，取10kgSDA-121-3，配胶浓度为14%，
          固化剂C-121-3的用量2.0%为200g，甲苯溶剂32.9kg。
  SDA-121-3甲苯溶液的配制方法：
  （d） 先取200g重量的C-121-3，溶解于10kg甲苯中，搅拌使之充分溶解，静置10分钟，仔细观察容器的器壁和底部有少许水份，排除水份，倒出澄清的溶液备用。
  （e） 取10kgSDA-121-3、甲苯22.9kg于容器中，搅拌使之充分溶解。
  （f） 把步骤（a）和（b）中配好的溶液混合，搅拌使之充分溶解，即可使用。
2、云母带中硅树脂建议含量：
  （1）单面玻璃纤维布补强的云母带中，硅树脂推荐含量为9~13%
  （2）双面玻璃纤维布补强的云母带中，硅树脂推荐含量为8~10%

3、工艺参数控制：
  （1）烘道长度：建议云母带浸胶机器烘道的长度为24m，渗透部分长度为10m
  （2）温度控制：按进入烘箱部位的前后顺序依次为60℃、90℃、120℃、150℃、120℃、90℃，各温度段长度均为4m
 （3）速度控制：4~8m∕min，视具体情况定。

4、如与空气湿度特别大（大于70%rh）的天气，云母带不干爽，可升高烘道高温区的温度、降低速度，或者与供应商联系，购买G-956添加剂，加入量为SDA-120-1重量的0.5~1.0%以提高云母带的干燥度。
